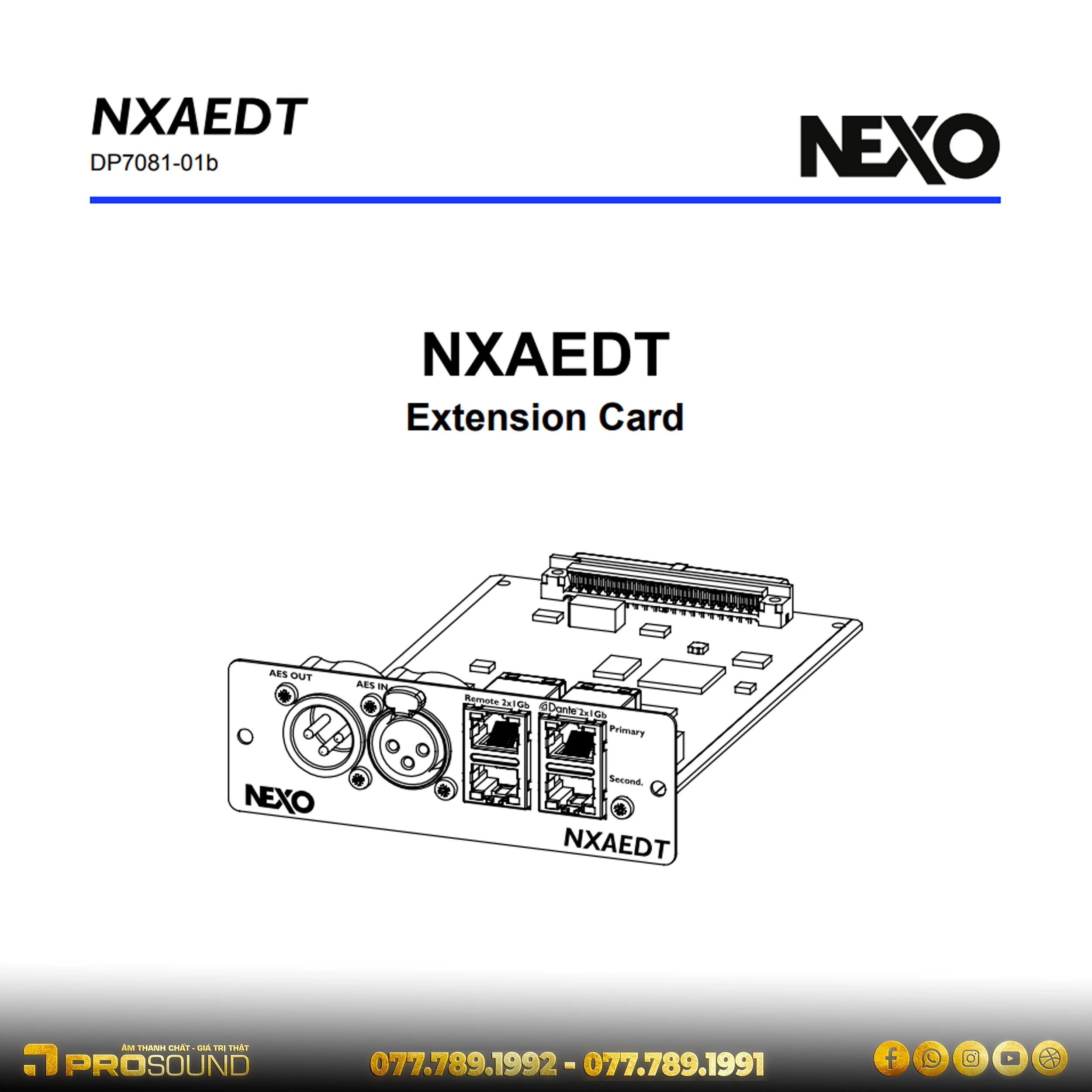

Nexo NXAEDT

Nexo NXAEDT – Card mở rộng Dante™ và AES/EBU dành cho NXAMPmk2

Trong các hệ thống âm thanh biểu diễn chuyên nghiệp hiện nay, việc truyền tải tín hiệu số với chất lượng cao, độ trễ thấp và khả năng quản lý tập trung đã trở thành tiêu chuẩn. Nhằm đáp ứng nhu cầu này, Nexo NXAEDT được phát triển như một card mở rộng Digital Input chuyên dụng dành cho NEXO NXAMPmk2 Powered TD Controller, cho phép tích hợp đồng thời chuẩn truyền tín hiệu Dante™ và AES/EBU trên cùng một thiết bị.

Đây là giải pháp lý tưởng cho các hệ thống âm thanh sân khấu, nhà hát, hội trường, trung tâm hội nghị, nhà thờ, sự kiện trực tiếp và các công trình lắp đặt cố định yêu cầu kết nối âm thanh số ổn định, linh hoạt và chuyên nghiệp.

Nexo NXAEDT là gì?

Nexo NXAEDT là card mở rộng tín hiệu số được thiết kế riêng cho dòng NXAMPmk2 Powered TD Controller của NEXO. Card được lắp trực tiếp bên trong thiết bị khuếch đại, bổ sung khả năng nhận tín hiệu từ cả mạng Dante™ và giao tiếp AES/EBU, giúp hệ thống hoạt động hoàn toàn trong môi trường âm thanh số mà không cần sử dụng thêm các bộ chuyển đổi bên ngoài.

Lưu ý, NXAEDT chỉ tương thích với dòng NXAMPmk2 và không hỗ trợ thế hệ NXAMPmk1 đầu tiên.

Những ưu điểm nổi bật của Nexo NXAEDT

Tích hợp đồng thời Dante™ và AES/EBU

Điểm nổi bật nhất của NXAEDT là khả năng hỗ trợ hai chuẩn truyền tín hiệu số phổ biến nhất hiện nay.

Người dùng có thể nhận tín hiệu từ hệ thống mạng Dante hoặc từ nguồn AES/EBU truyền thống trên cùng một card mở rộng, mang đến khả năng triển khai linh hoạt cho nhiều mô hình hệ thống âm thanh khác nhau.

Điều này giúp các đơn vị tổ chức sự kiện, đơn vị tích hợp hệ thống và kỹ sư âm thanh dễ dàng kết nối với mixer kỹ thuật số, DSP, thiết bị phát tín hiệu hay hệ thống điều khiển trung tâm.

Hỗ trợ 4 kênh Dante™ chất lượng cao

NXAEDT cung cấp:

• 4 kênh Dante Audio
• Độ phân giải 24-bit
• Hỗ trợ tần số lấy mẫu:
• 44.1 kHz
• 48 kHz
• 88.2 kHz
• 96 kHz

Card có thể nhận tín hiệu từ tối đa 4 thiết bị Dante khác nhau, giúp việc thiết kế hệ thống trở nên linh hoạt hơn rất nhiều.

Ngoài ra, Dante còn hỗ trợ chế độ:

• Switched Mode
• Redundant Mode

Trong đó, chế độ Redundant cho phép xây dựng mạng dự phòng, đảm bảo hệ thống vẫn hoạt động ổn định nếu xảy ra sự cố trên đường truyền chính. Đây là tính năng đặc biệt quan trọng đối với các hệ thống âm thanh biểu diễn chuyên nghiệp.

Hỗ trợ 2 kênh AES/EBU

Bên cạnh Dante, NXAEDT còn tích hợp:

• 2 kênh AES/EBU
• Chuẩn XLR cân bằng 110 Ohm
• 24-bit Digital Audio
• Hỗ trợ từ 44.1 kHz đến 96 kHz

Đặc biệt, cổng AES/EBU còn được trang bị Buffered Output cùng Fail-safe Relay, giúp tín hiệu có thể được truyền tiếp sang thiết bị khác đồng thời tăng độ tin cậy khi hệ thống gặp sự cố.

Độ trễ cực thấp

Một trong những yếu tố quan trọng nhất của hệ thống âm thanh số là độ trễ.

NXAEDT được tối ưu để mang lại khả năng truyền tín hiệu gần như tức thời.

Đối với Dante:

• Có thể thiết lập từ 0.25 ms đến 5 ms
• Độ trễ điển hình chỉ khoảng 1 ms

Đối với AES/EBU:

• Độ trễ nhỏ hơn 0.07 ms

Mức độ trễ này đáp ứng hoàn hảo các hệ thống biểu diễn trực tiếp, monitor sân khấu và các ứng dụng yêu cầu đồng bộ chính xác.

Switch Gigabit tích hợp với 4 chế độ hoạt động

Khác với nhiều card Dante thông thường, NXAEDT được tích hợp switch Gigabit Ethernet 4 cổng, giúp đơn giản hóa việc triển khai hệ thống.

Switch hỗ trợ nhiều chế độ cấu hình khác nhau, cho phép:

• Daisy Chain thiết bị
• Mạng chuyển mạch (Switched)
• Mạng dự phòng (Redundant)
• Các cấu hình mạng chuyên biệt tùy theo yêu cầu hệ thống

Nhờ đó, người dùng có thể giảm số lượng switch bên ngoài trong các hệ thống quy mô vừa và nhỏ.

Quản lý từ xa linh hoạt

Card hỗ trợ điều khiển thông qua mạng TCP/IP tiêu chuẩn.

Việc nhận địa chỉ IP được thực hiện tự động thông qua Zeroconf, giúp giảm thời gian cấu hình khi triển khai.

Ngoài ra, các cổng Remote Control còn có thể cấu hình theo hai phương thức:

• Hoạt động trên mạng điều khiển riêng biệt
• Hoạt động trực tiếp trên mạng Dante

Điều này giúp kỹ sư hệ thống dễ dàng lựa chọn mô hình quản lý phù hợp với từng dự án.

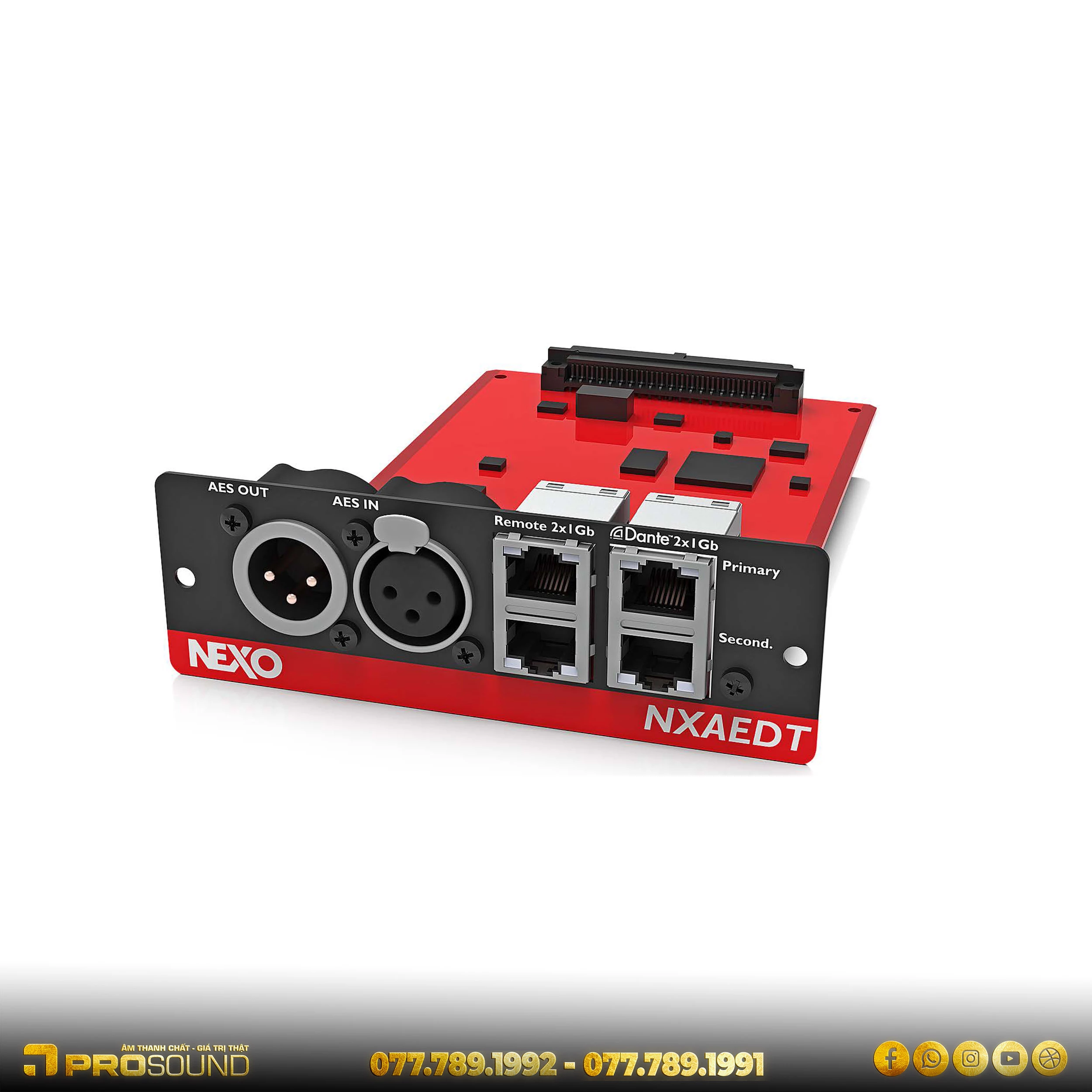

Thiết kế nhỏ gọn, lắp đặt đơn giản

NXAEDT có kích thước rất nhỏ:

• 40 × 120 × 170 mm
• Trọng lượng chỉ 160 g

Mặc dù nhỏ gọn nhưng card vẫn được trang bị đầy đủ:

• 4 cổng RJ45 Gigabit Shielded
• 1 cổng AES Input XLR Female
• 1 cổng AES Buffered Output XLR Male
• LED hiển thị trạng thái Link/Activity
• LED báo kết nối Gigabit

Thiết kế này giúp việc bảo trì và kiểm tra trạng thái hoạt động của hệ thống trở nên nhanh chóng hơn.

Thông số kỹ thuật Nexo NXAEDT

Chuẩn Dante

• 4 kênh Dante Audio
• Hỗ trợ tối đa 4 thiết bị Dante
• Độ phân giải 24-bit
• Tần số lấy mẫu: 44.1 / 48 / 88.2 / 96 kHz
• Độ trễ: 0.25 ms đến 5 ms (điển hình 1 ms)

Chuẩn AES/EBU

• 2 kênh AES/EBU
• Chuẩn XLR 110 Ohm
• 24-bit
• 44.1 đến 96 kHz
• Độ trễ
• Buffered Output
• Fail-safe Relay

Mạng điều khiển

• TCP/IP
• Zeroconf
• Remote Control độc lập hoặc dùng chung với Dante

Kết nối

• 4 cổng RJ45 Gigabit Shielded
• 1 XLR Female Input
• 1 XLR Male Buffered Output

Thiết bị tương thích

• NEXO NXAMPmk2 Powered TD Controller
• Không tương thích NXAMPmk1
