Hướng dẫn cách đấu mạch phân tần cho loa hiệu quả

AI tóm tắt bài viết này:

Pro Sound Việt Nam 7 giờ trước 8 lượt xem

Mạch phân tần (Crossover) được ví như "bộ não" điều hướng của một thùng loa.

Nếu không có mạch phân tần, toàn bộ các dải tần số âm thanh từ trầm đến cao sẽ cùng đổ vào các củ loa, gây ra hiện tượng méo tiếng, chồng lấn dải tần và nguy hiểm nhất là làm cháy loa Treble ngay lập tức.

Biết cách đấu mạch phân tần cho loa không chỉ giúp bảo vệ hệ thống thiết bị an toàn mà còn giúp loa phát huy tối đa chất âm vốn có, mang lại độ chi tiết và tách bạch tuyệt vời. Hãy cùng Pro Sound Việt Nam tìm hiểu hướng dẫn chi tiết cách đấu nối chuẩn kỹ thuật ngay sau đây.

1. Mạch phân tần cho loa là gì? Phân loại cơ bản

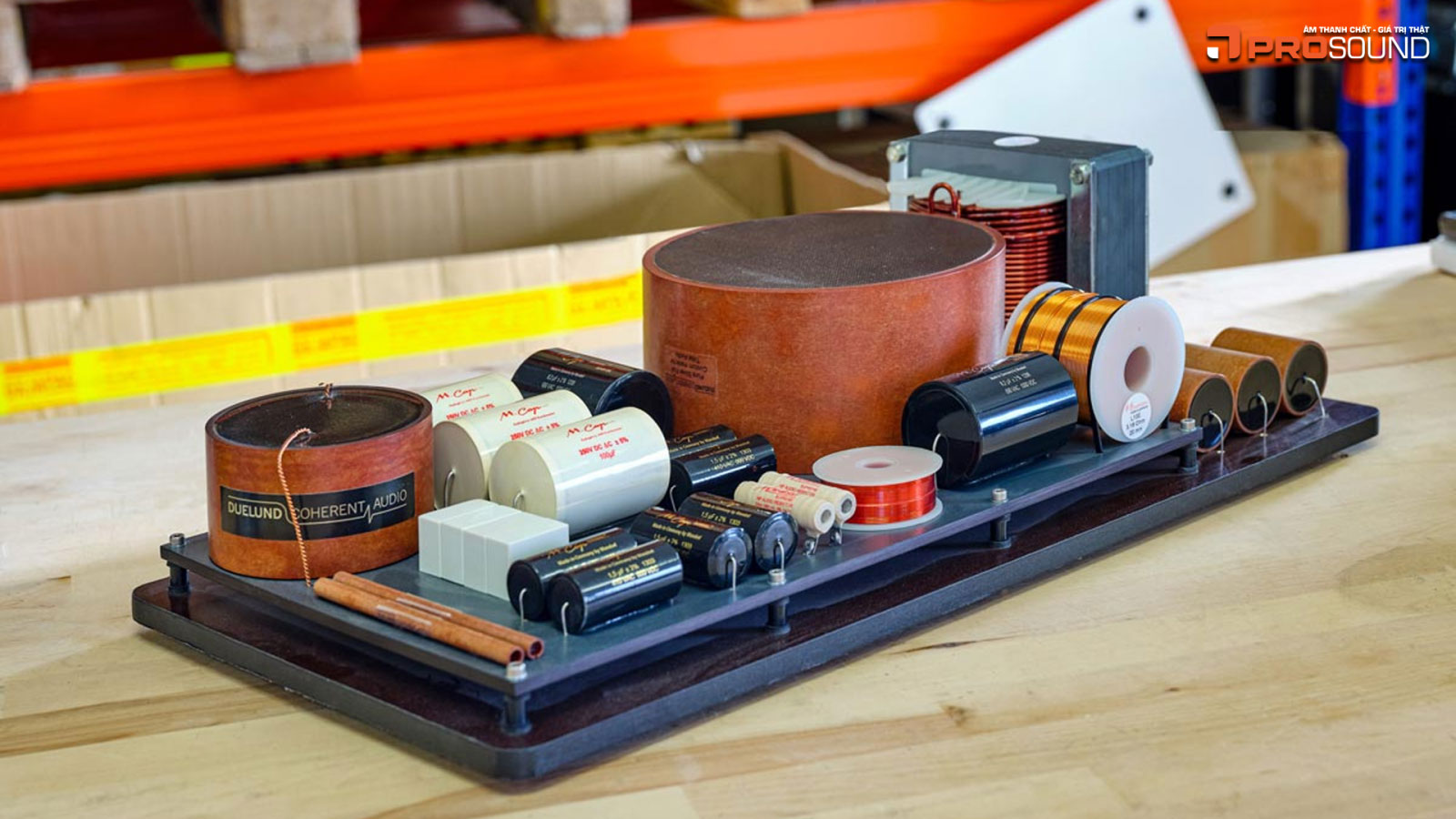

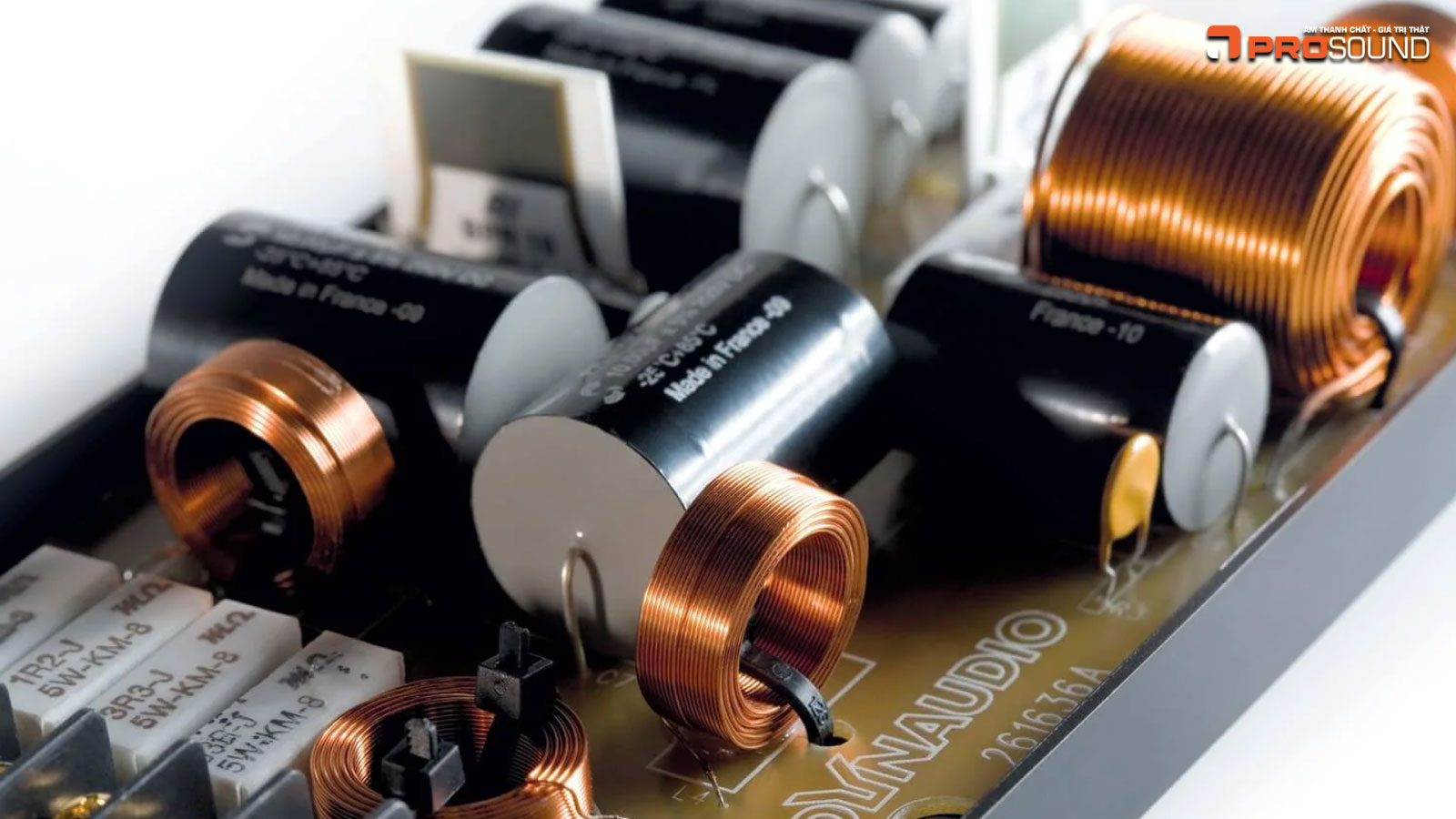

Mạch phân tần là một hệ thống các linh kiện điện tử (bao gồm cuộn cảm, tụ điện và điện trở) có nhiệm vụ cắt và chia tín hiệu âm thanh tổng phổ thành các dải tần riêng biệt phù hợp với đặc tính lý lý của từng củ loa:

Loa Bass (Woofer): Nhận dải tần số thấp (trầm).
Loa Mid (Medium): Nhận dải tần số trung (giọng hát).
Loa Treble (Tweeter): Nhận dải tần số cao (thánh thót).

Tùy theo cấu trúc của thùng loa, mạch phân tần thường được chia làm hai loại phổ biến:

Mạch phân tần 2 đường tiếng (2-Way): Chia tín hiệu thành 2 dải là Bass và Treble.
Mạch phân tần 3 đường tiếng (3-Way): Chia tín hiệu thành 3 dải độc lập là Bass, Mid và Treble.

2. Ký hiệu cần biết trên mạch phân tần

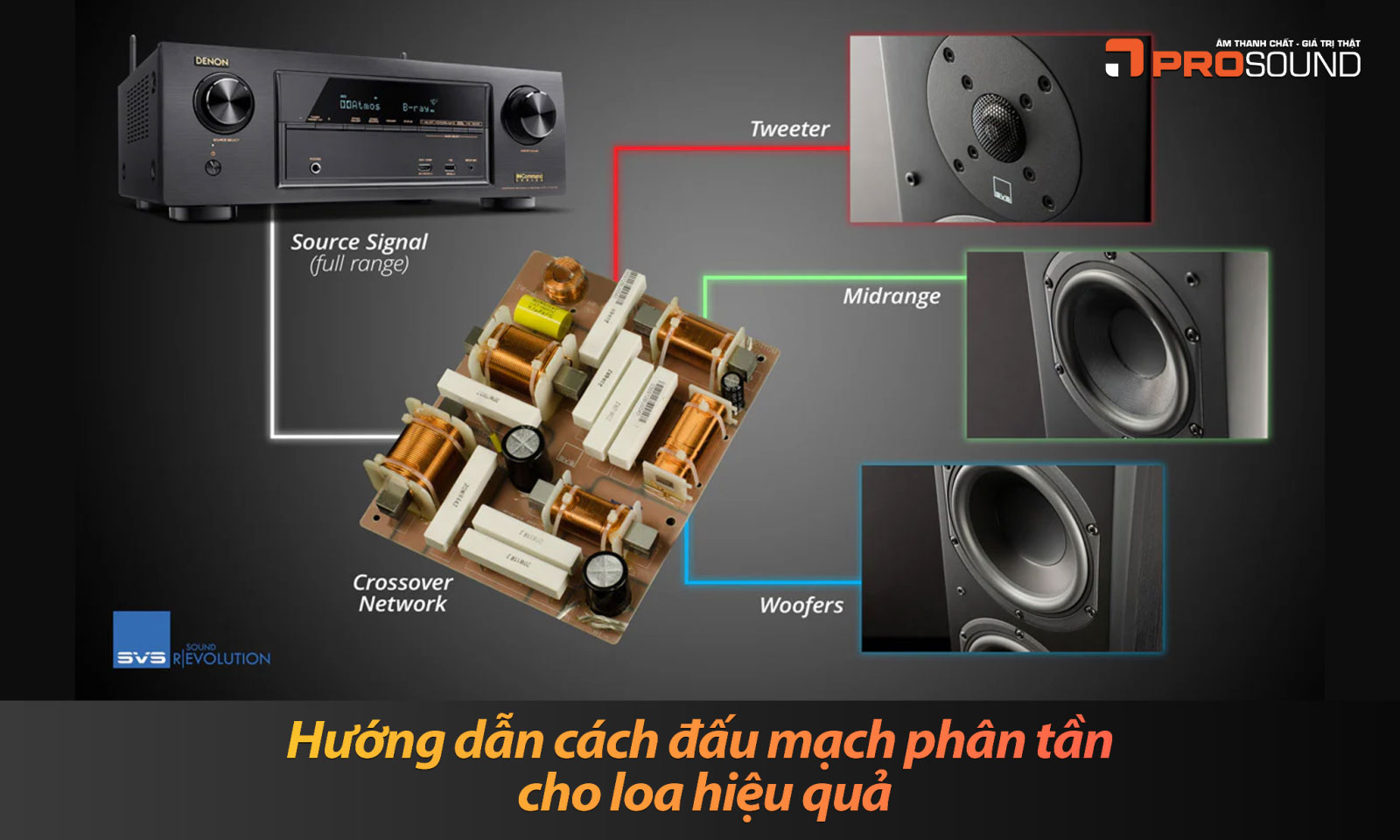

Trước khi bắt tay vào đấu nối, bạn cần đọc và hiểu rõ các ký hiệu in trên bảng mạch (PCB). Thông thường, các nhà sản xuất sẽ quy ước các ký hiệu đầu vào và đầu ra như sau:

Đầu vào tín hiệu (Input):
- IN hoặc INPUT (cực + và -): Nơi nhận tín hiệu âm thanh được truyền dẫn từ cục đẩy công suất hoặc amply vào.
Đầu ra cho các củ loa (Output):
- W hoặc WOOFER / BASS (cực + và -): Đường kết nối ra củ loa Bass.
- M hoặc MID / MIDRANGE (cực + và -): Đường kết nối ra củ loa Mid (nếu là mạch 3 đường tiếng).
- T hoặc TWEETER / TREBLE (cực + và -): Đường kết nối ra củ loa Treble.

3. Hướng dẫn các bước đấu mạch phân tần chuẩn kỹ thuật

Để đảm bảo mạch hoạt động ổn định và các mối nối không bị lỏng lẻo sau thời gian loa dao động mạnh, bạn nên chuẩn bị sẵn máy hàn thiếc, thiếc hàn loại tốt và ống co nhiệt bảo vệ.

Bước 1: Xác định sơ đồ và đặt mạch phân tần vào vị trí

Đặt mạch phân tần cố định vào bên trong thùng loa. Nên chọn vị trí gần cọc loa (Terminal) phía sau thùng để tiện đi dây đầu vào.
Lót các miếng đệm cao su nhỏ ở chân ốc vít để giảm thiểu rung chấn từ thùng loa tác động lên linh kiện.

Bước 2: Đấu nối đường tín hiệu đầu vào (Input)

Sử dụng dây dẫn loa chất lượng tốt, phân biệt rõ màu sắc (thường dây đỏ là cực dương +, dây đen/trắng là cực âm -).
Hàn nối từ cọc nhận loa phía sau thùng vào đúng vị trí IN (+) và IN (-) trên mạch phân tần.

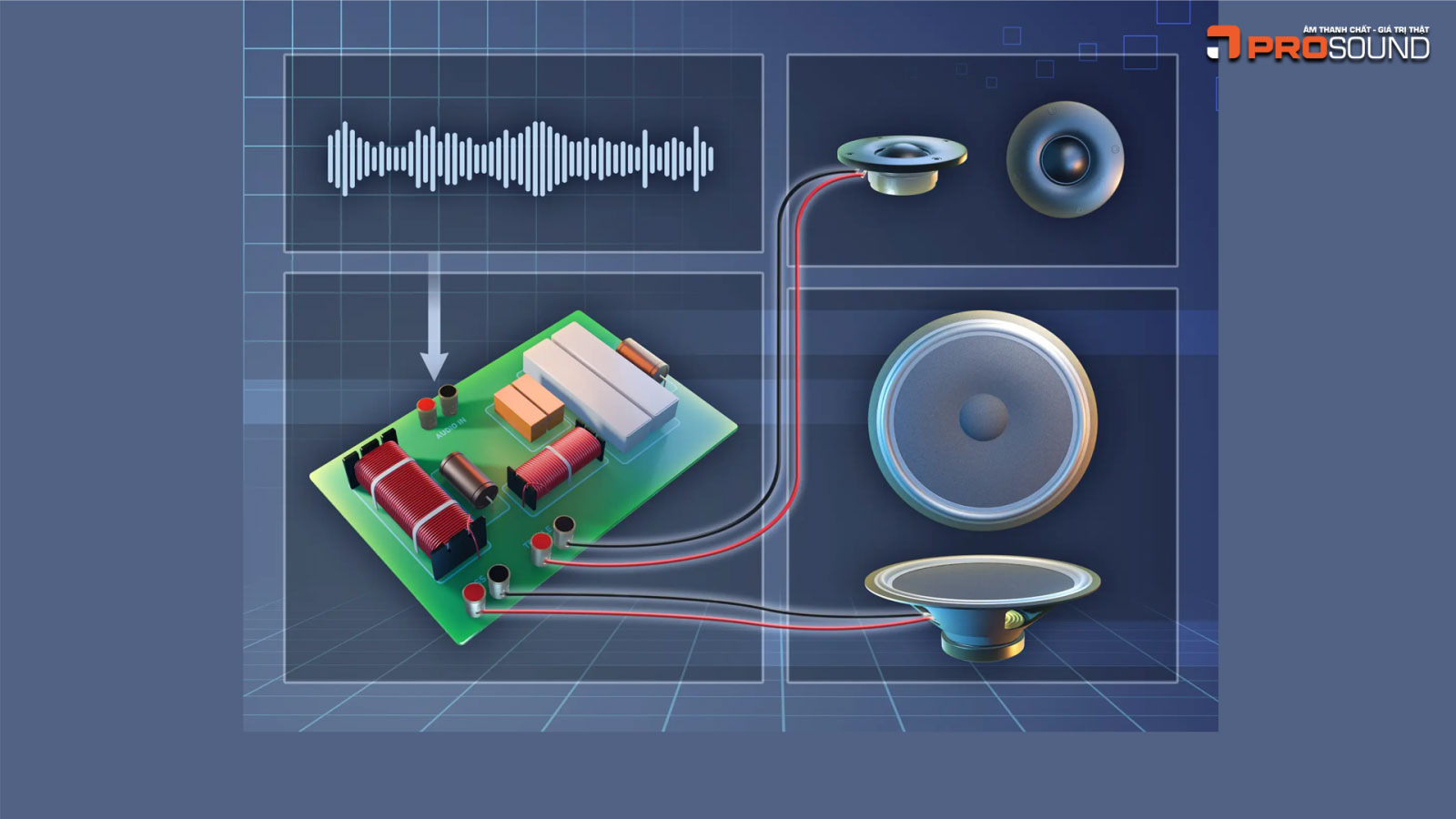

Bước 3: Đấu nối ra củ loa Bass (Woofer)

Tìm đường ra có ký hiệu W hoặc Bass trên mạch.
Đấu dây từ cực dương (+) của đường W trên mạch vào cực dương (+) của củ loa Bass.

Đấu dây từ cực âm (-) của đường W trên mạch vào cực âm (-) của củ loa Bass.

Bước 4: Đấu nối ra củ loa Mid (Nếu có)

Thực hiện tương tự tại đường ký hiệu M hoặc Mid trên mạch sang đúng các cực tương ứng trên củ loa Mid.

Bước 5: Đấu nối ra củ loa Treble (Tweeter)

Đây là bước cần cẩn thận nhất vì nếu đấu nhầm đường Bass sang loa Treble, loa Treble sẽ cháy ngay khi mở nhạc lớn.
Đấu dây từ đường ký hiệu T hoặc Treble trên mạch vào đúng cực dương (+) và cực âm (-) của củ loa Treble.

Mẹo đảo pha (Phase) cho loa Treble: Trong một số không gian hoặc cấu trúc thùng loa đặc thù, các kỹ sư âm thanh đôi khi chủ động đấu ngược pha loa Treble (tức là cực + của mạch vào cực - của loa Treble) để triệt tiêu hiện tượng lệch pha tại tần số điểm cắt (Crossover Frequency), giúp dải cao mượt mà hơn. Tuy nhiên, nếu bạn không có thiết bị đo RTA chuyên dụng, hãy tuân thủ đấu đúng cực dương - dương, âm - âm theo chỉ dẫn của nhà sản xuất mạch.

4. Những sai lầm nghiêm trọng cần tránh khi đấu mạch phân tần

Đấu sai cực tính (Ngược pha): Đấu ngược cực âm/dương giữa hai loa Bass sẽ làm tiếng trầm bị triệt tiêu lẫn nhau, khiến dàn âm thanh bị mất hẳn tiếng Bass, nghe rất mỏng và yếu.
Mối hàn lỏng lẻo: Thùng loa là môi trường chịu áp suất và độ rung cực kỳ lớn khi hoạt động. Mối hàn kém dính sẽ bị bong ra sau một thời gian, gây ra tiếng loẹt xoẹt, chập chờn hoặc mất hẳn một dải tiếng.
Chọn mạch phân tần sai thông số: Mỗi củ loa có một trở kháng (4 Ohm, 8 Ohm) và dải tần hoạt động riêng. Sử dụng mạch cắt tần quá thấp cho một chiếc loa Treble nhỏ sẽ khiến loa nhanh chóng bị quá tải và cháy hỏng.

Kết luận

Đấu mạch phân tần cho loa là một quy trình kỹ thuật đòi hỏi sự chính xác, cẩn thận và hiểu biết cơ bản về các dải tần. Một mạch phân tần được đấu nối đúng cách và tính toán chuẩn xác sẽ đem lại sự lột xác hoàn toàn cho chất lượng âm thanh thùng loa của bạn.

Nếu bạn đang muốn tự đóng loa, nâng cấp mạch phân tần cho dàn karaoke gia đình, hoặc cần các giải pháp bảo dưỡng, setup hệ thống âm thanh biểu diễn chuyên nghiệp – hãy liên hệ ngay với Pro Sound Việt Nam. Chúng tôi cam kết mang tới các thiết bị âm thanh chính hãng và dịch vụ hỗ trợ kỹ thuật tận tâm, chuyên nghiệp hàng đầu!
