Đỉnh cao công nghệ: Hệ thống Adamson Series-CS

Khi Adamson Systems Engineering giới thiệu dòng loa line array và nguồn điểm vào S-Series vào năm 2015, công ty biết rằng con đường nâng cấp cho âm thanh và điều khiển nối mạng đang ở phía trước. Cho đến năm 2020 và Adamson đã phát hành dòng loa thông minh được hỗ trợ mới nhất của mình, CS-Series.

Mở rộng dựa trên hiệu suất đã được kiểm chứng của S-Series, CS-Series cung cấp sự kết hợp tuyệt vời giữa khuếch đại tích hợp và DSP. Loa CS-Series có cùng hệ số hình thức và đặc điểm âm thanh như S-Series và tất cả các thùng loa S-Series có thể dễ dàng được người dùng nâng cấp lên CS-Series.

Một trong những ưu đãi chính khi mua sản phẩm CS-Series hoặc nâng cấp từ S-Series là khả năng sử dụng phần mềm CS (Control Suite) của Adamson, có sẵn cho Windows và Mac OS. Phần mềm CS là một nền tảng duy nhất kết hợp thiết kế và dự đoán hệ thống với triển khai, điều chỉnh và giám sát — một sự khởi đầu từ mô hình điển hình là sử dụng phần mềm riêng biệt để thiết kế, dự đoán và định tuyến, điều khiển, chẩn đoán. Các tab khác nhau trong Phần mềm CS hướng dẫn người dùng từ thiết kế và mô phỏng hệ thống, đến tối ưu hóa, định tuyến, điều khiển, đo sáng và chẩn đoán hệ thống cho từng hộp riêng lẻ trong hệ thống.

Mô-đun tối ưu hóa sử dụng một thuật toán độc quyền để điều chỉnh phản hồi của một mảng dòng cho phù hợp với không gian mà nó được triển khai. Việc triển khai không làm tăng thêm độ trễ cho mảng trong khi cung cấp mức độ phù hợp cao trên toàn bộ khu vực lắng nghe.

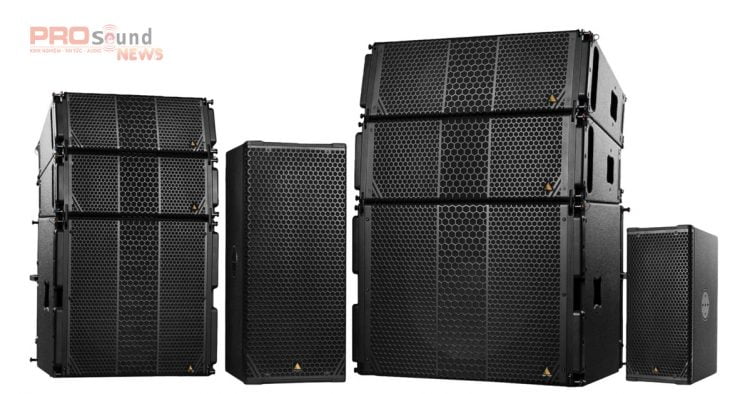

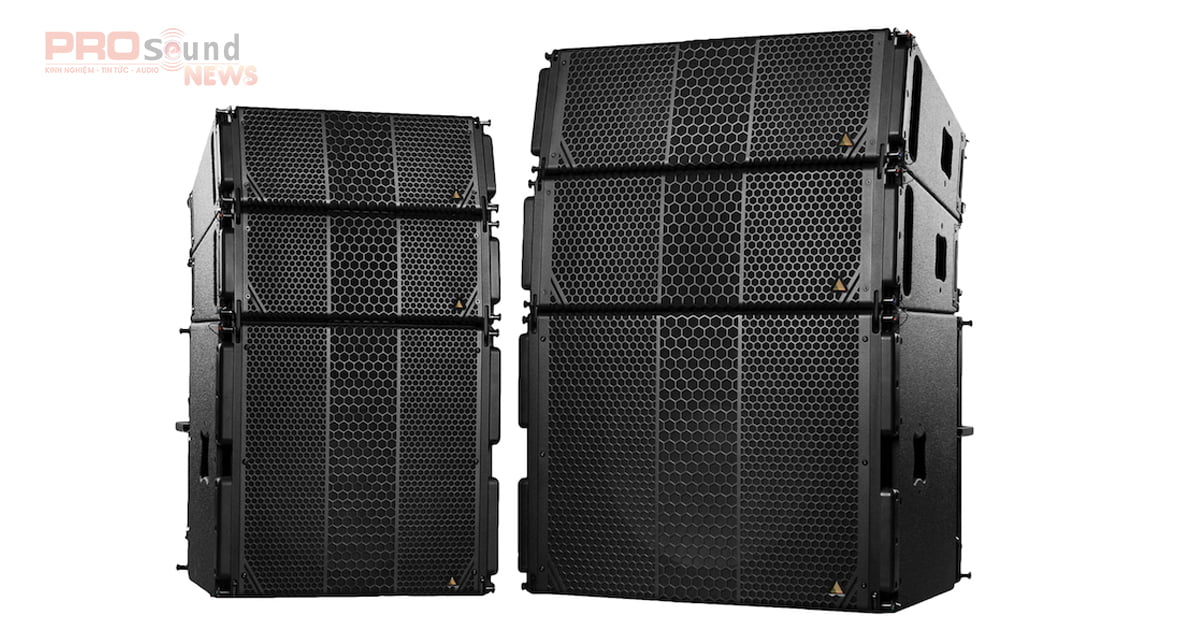

CS-Series bao gồm năm loa toàn dải và hai loa siêu trầm, tất cả đều sử dụng bộ khuếch đại Class D. CS7, CS10 và CS10n là các thùng loa toàn dải, hai chiều với buồng âm thanh hiệu quả được thiết kế để tạo ra mặt sóng hơi cong giúp tăng độ phân tán trong mặt phẳng thẳng đứng, đồng thời tránh mất tần số cao ở trường xa.

CS7 sử dụng hai đầu dò Kevlar Neodymium 7 inch và trình điều khiển nén tần số cao 3 inch, tạo ra dạng phân tán 100 x 12,5 độ (H x V).  CS7 và CS10, có hai trình điều khiển Kevlar Neodymium 10 inch và một trình điều khiển nén 4 inch. Góc phân tán của CS10 là 110 x 10 độ. Thông số kỹ thuật của CS10n tương tự như CS10 nhưng mang lại dạng phân tán hẹp hơn (80 x 10 độ) để sử dụng trong các ứng dụng yêu cầu tăng cường kiểm soát theo chiều ngang để duy trì độ rõ ràng – chẳng hạn như không gian phản chiếu.

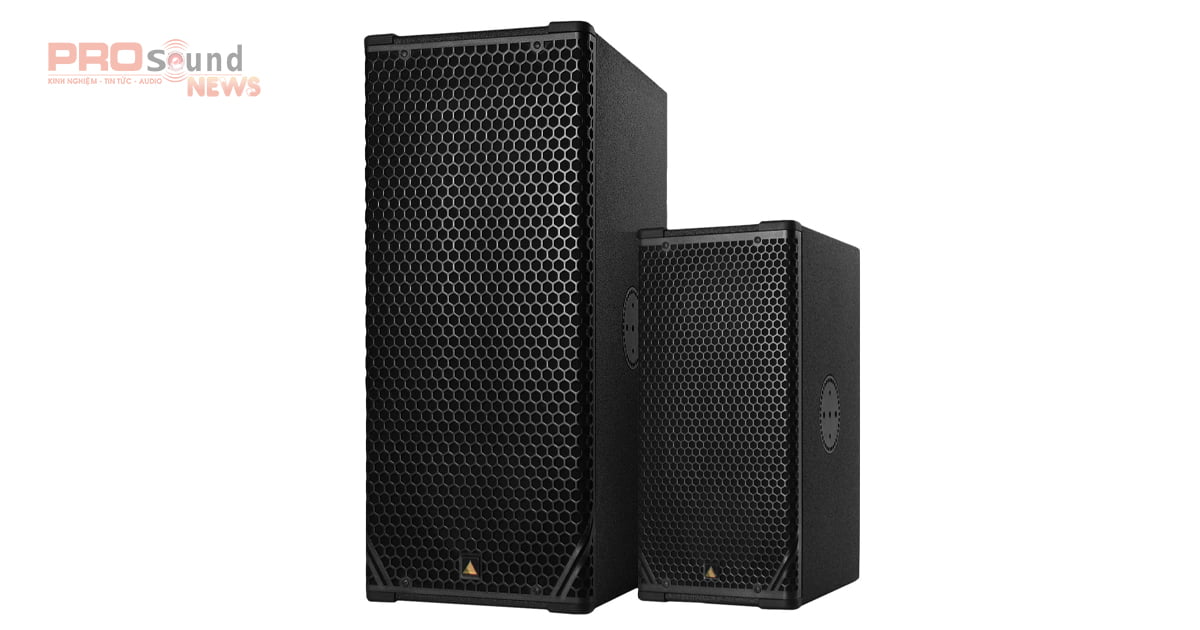

CS7p và CS10p là các thùng loa point-source có cùng phần bổ sung trình điều khiển như các dòng loa trước của chúng. Cả hai mẫu đều có thể được đặt hàng với lựa chọn ống dẫn sóng 70 x 40 độ hoặc 100 x 50 độ (H x V) cho trình điều khiển nén, có thể xoay 90 độ để sửa đổi kiểu phân tán tần số cao. Sự sắp xếp lưỡng cực của CS7p và CS10p tạo ra phản ứng cực ổn định, cho phép chúng dễ dàng được ghép nối như một phương tiện để tăng phạm vi phủ sóng ngang và mức đầu ra tổng thể.

CS-Series bao gồm hai loa siêu trầm tải phía trước: CS118 và CS119. CS118 sử dụng một loa trầm Adamson ND18 18 inch Kevlar Neodymium với cuộn dây âm thanh 4 inch cho khả năng xử lý công suất cao và được thiết kế để tích hợp với CS7 và CS7p. Được thiết kế như một người bạn đồng hành cho CS10, CS10n và CS10p, CS119 sở hữu một Trình điều khiển Kevlar Neodymium ND19 19 inch, tạo ra SPL tối đa lên đến 138 dB và đáp ứng tần số thấp mở rộng đến 30 Hz.

Bổ sung khả năng âm thanh của CS-Series là một số cách triển khai mạng, điều khiển và giám sát âm thanh rất thông minh. Như bạn mong đợi, loa CS-Series có I / O âm thanh tương tự trên đầu nối XLR cân bằng, nhưng chúng cũng có kết nối AVB sẵn sàng cho Milan và tích hợp với một số sản phẩm giá đỡ Adamson mới được phát triển đặc biệt cho CS-Series.

CS Gateway là một I / O analog hoặc kỹ thuật số, cũng có chức năng như một bộ chuyển mạch Ethernet sẵn sàng cho Milan. Nó kết hợp ma trận âm thanh 16 x 16 với 16 kênh DSP, trang bị 8 đầu vào XLR và 8 đầu ra XLR có khả năng định tuyến 16 kênh AES / EBU kỹ thuật số hoặc 8 kênh I / O âm thanh tương tự. Ngoài việc cung cấp kết nối cho mạng LAN A và LAN B, nó có thể chấp nhận hoặc tạo luồng AVB để cho phép truyền dữ liệu kỹ thuật số.

Hệ thống phân phối mạng CS đóng vai trò là mạng tập trung và I / O phân phối tương tự, cho phép người dùng gửi âm thanh dự phòng và điều khiển đến loa CS-Series bằng một cáp mạng duy nhất. Không giống như hầu hết các loa nối mạng, mỗi loa CS-Series có thể hoạt động như một “điểm cuối” mạng, do đó, mạng LAN có thể được gửi từ NDS đến loa, sau đó nối chuỗi từ loa đó sang loa tiếp theo — loại bỏ nhu cầu tạo nhà riêng biệt chạy từ NDS đến từng tủ CS-Series và đơn giản hóa đáng kể quy trình kết nối.

NDS có thể chấp nhận các kết nối quangCON và etherCON từ các mạng LAN A và B, đồng thời hai thiết bị chuyển mạch AVB kết hợp các mạng LAN thành một cáp âm thanh nối mạng dự phòng. Kết nối duy nhất đó cũng mang tín hiệu âm thanh tương tự dự phòng có thể phát ra đầu vào tương tự ở loa, nếu muốn.

Có sẵn trong các phiên bản 220 và 110 VAC, Hệ thống phân phối điện đơn giản hóa bản phân phối chính trong khi đảm bảo rằng tất cả các loa CS-Series đều nhận được đủ công suất. PDS có nhiều mạch với đầu nối đầu ra nguồn powerCON và Socapex, và kết nối cổng dữ liệu với mạng CS cung cấp dữ liệu giám sát sản lượng điện và mức tiêu thụ điện năng.

Cầu CS thay thế cơ sở hạ tầng mạng hiện có được sử dụng trong E-Rack của Adamson. Điều này cho phép CS-Series được tích hợp với các E-Rack hiện có bằng cách chuyển đổi tín hiệu AVB LAN kép, chuẩn Milan sang AES / EBU và cung cấp sáu kênh DSP trên mỗi đơn vị.

Tủ loa Adamson CS-Series được làm từ ván ép bạch dương cấp hàng hải và cung cấp nhiều tùy chọn lắp ráp. Bộ nâng cấp CS cho phép bất kỳ tủ S-Series hiện có nào được chuyển đổi nhanh chóng sang đối tác CS-Series chỉ bằng cách tháo bốn vít, kết nối CS Jackplate với các đầu nối dây được cung cấp và chuyển lưới tản nhiệt phía trước.
